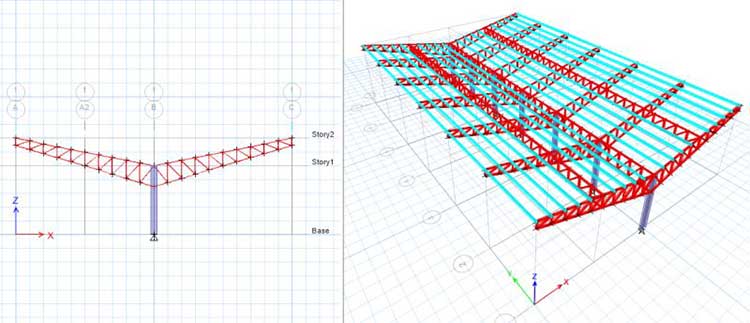

طراحی خرپا یکی از دغدغه های دانشجویان رشته های مهندسی می باشد که این کار براحتی در نرم افزار ایتبس قابل اجراست. در این پست طرز طراحی خرپا در Etabs را بصورت تصویری آموزش می دهیم. سوالی که ممکن است پیش بیاید این است که آیا امکان مدل کردن در کد و استفاده از ان در مدل ایتبس وجود دارد؟ پاسخ-مدل خود را با ترسیم در مبدا فایل اتوکد و گرفتن خروجی در فرمت DXF در سپ(Sap) فرا خوانی نمایید ولی بهتر است در فایل طراحی از مدلهای آماده استفاده نمایید.

آموزش گام به گام طراحی خرپا در ایتبس (Etabs)

طراحی خرپا یکی از دغدغه‌های همیشگی دانشجویان و مهندسان عمران است، چون خیلی از سازه‌های پوششی مثل سوله‌ها، سقف سالن‌های ورزشی و پل‌های عابر پیاده با همین سیستم ساخته می‌شوند. خبر خوب این است که مدل کردن خرپا در نرم‌افزار ایتبس (Etabs) کار پیچیده‌ای نیست و با رعایت چند نکته کلیدی می‌توانید یک مدل دقیق و قابل اعتماد بسازید.

قبل از شروع، یک نکته مهم را روشن کنم: خرپا (Truss) با دیافراگم (Diaphragm) دو مفهوم کاملاً متفاوت هستند و نباید آن‌ها را با هم اشتباه گرفت. دیافراگم در ایتبس برای صلب یا نیمه‌صلب کردن سقف در پلان استفاده می‌شود و ربطی به رفتار محوری اعضای خرپا ندارد. خرپا در واقع مجموعه‌ای از اعضای میله‌ای است که فقط نیروی محوری (کششی یا فشاری) تحمل می‌کنند و در گره‌ها به هم مفصل می‌شوند. در ادامه، مراحل واقعی مدل کردن این نوع سیستم را در ایتبس قدم‌به‌قدم توضیح می‌دهم.

آیا می‌توان خرپا را در اتوکد ترسیم کرد و به ایتبس وارد کرد؟

بله، این روش برای خرپاهای پیچیده یا با هندسه نامنظم بسیار کاربردی است. کافی است هندسه خرپا را در مبدأ مختصات فایل اتوکد (AutoCAD) ترسیم کنید و خروجی آن را با فرمت دی‌ایکس‌اف (DXF) بگیرید. این فایل را می‌توان در ایتبس یا سپ (Sap) فراخوانی کرد. با این حال، برای خرپاهای معمولی و استاندارد، استفاده از ابزارهای داخلی ایتبس سریع‌تر و دقیق‌تر است و نیازی به این کار اضافه نیست.

مراحل طراحی خرپا در ایتبس

۱. تعریف واحدها و شروع مدل جدید

اول از همه باید واحد اندازه‌گیری پروژه (مثلاً تن-متر یا کیلوگرم-سانتی‌متر) را از پایین صفحه انتخاب کنید. سپس یک مدل جدید بسازید و به‌جای استفاده از قالب‌های آماده ساختمانی، گزینه شبکه خالی (Grid Only) را انتخاب کنید تا بتوانید هندسه خرپا را با دقت بیشتری تعریف کنید.

۲. تعریف مصالح مورد استفاده

از مسیر Define > Material Properties مصالح اعضای خرپا را مشخص کنید. اکثر خرپاها از پروفیل‌های فولادی ساخته می‌شوند، پس مصالحی مثل ST37 یا معادل استاندارد کشور خودتان را انتخاب یا تعریف کنید.

۳. تعریف مقاطع اعضا

از مسیر Define > Section Properties > Frame Sections مقاطع مورد نیاز را تعریف می‌کنید. در یک خرپای معمولی معمولاً سه دسته مقطع لازم دارید:

۴. ترسیم هندسه خرپا

با ابزار Draw Frame یا با وارد کردن مختصات گره‌ها، هندسه خرپا را در یک صفحه قائم (Elevation) رسم کنید. اگر هندسه پیچیده است، همان‌طور که گفته شد می‌توانید از فایل DXF ترسیم‌شده در اتوکد استفاده کنید. توصیه من این است که در گام اول از الگوهای آماده و متداول (مثل خرپای پرات، وارن یا هاو) استفاده کنید، چون هم زمان کمتری می‌برد و هم رفتار سازه‌ای شناخته‌شده‌تری دارد.

۵. تعریف رفتار محوری اعضا (مهم‌ترین گام)

این گام همان جایی است که خیلی از کاربران تازه‌کار دچار اشتباه می‌شوند. برای اینکه اعضای خرپا واقعاً مثل خرپا رفتار کنند و فقط نیروی محوری بگیرند، باید دو انتهای هر عضو را از لحاظ خمشی آزاد کنید. این کار را می‌توانید به دو روش انجام دهید:

• از مسیر Assign > Frame > Releases/Partial Fixity گزینه‌های Moment 22 و Moment 33 را در هر دو انتهای عضو (Start و End) فعال کنید تا عضو به‌صورت مفصلی (Pin-Pin) عمل کند.
• یا در نسخه‌های جدیدتر ایتبس، هنگام تعریف مقطع فریم، گزینه Truss را به‌عنوان نوع رفتار عضو انتخاب کنید تا نرم‌افزار به‌صورت خودکار این آزادسازی را اعمال کند.

اگر این گام را انجام ندهید، اعضا مثل تیر رفتار می‌کنند و نتایج تحلیل شما با یک خرپای واقعی هیچ تطابقی نخواهد داشت.

۶. تعریف تکیه‌گاه‌ها

گره‌های ابتدایی خرپا معمولاً به ستون‌ها یا فونداسیون متصل می‌شوند. از مسیر Assign > Joint > Restraints نوع تکیه‌گاه (مفصلی یا غلتکی) را برای این گره‌ها مشخص کنید. برای یک خرپای ساده، معمولاً یک انتها مفصل ثابت و انتهای دیگر غلتکی در نظر گرفته می‌شود تا از قفل‌شدگی حرارتی جلوگیری شود.

۷. تعریف الگوهای بار و اعمال آن‌ها

از مسیر Define > Load Patterns بارهای مرده (Dead)، زنده (Live) و در صورت نیاز بار برف یا باد را تعریف کنید. نکته مهم این‌جاست که چون اعضای خرپا فقط نیروی محوری تحمل می‌کنند، بارها باید ترجیحاً به‌صورت بار متمرکز روی گره‌ها (Joint Loads) اعمال شوند، نه به‌صورت بار گسترده روی خود عضو. اگر سقف روی بال بالایی خرپا نشسته، بار سقف را ابتدا به گره‌های بال بالایی تبدیل و سپس اعمال کنید.

۸. تعریف ترکیب بارها

از مسیر Define > Load Combinations ترکیب‌های بار طراحی را بر اساس آیین‌نامه مورد استفاده (مثل مبحث ششم یا ASCE 7) تعریف کنید. اگر می‌خواهید ایتبس این ترکیب‌ها را به‌صورت خودکار بسازد، از گزینه Add Default Design Combos استفاده کنید.

۹. اجرای تحلیل

از مسیر Analyze > Run Analysis مدل را تحلیل کنید. پیش از اجرا حتماً بررسی کنید که هیچ گره آزاد یا ناپایدار (Unstable) در مدل باقی نمانده باشد، چون خرپاها به دلیل رفتار مفصلی اعضا، نسبت به ناپایداری بسیار حساس هستند.

۱۰. طراحی و کنترل اعضا

پس از تحلیل، از مسیر Design > Steel Frame Design کد طراحی مورد نظر را انتخاب کرده و طراحی را اجرا کنید. نسبت تنش یا دیمند-کپسیتی (Demand/Capacity Ratio) هر عضو را بررسی کنید؛ هر عضوی که این نسبت در آن از یک بیشتر باشد، نیاز به اصلاح مقطع دارد.

نکات کاربردی برای جلوگیری از خطای رایج

• همیشه پس از مدل کردن، شکل تغییرمکان‌یافته سازه (Deformed Shape) را زیر یک بار قائم بررسی کنید؛ اگر عضوی خم به نظر برسد، یعنی آزادسازی خمشی آن به‌درستی انجام نشده است.
• از تقارن هندسی خرپا مطمئن شوید؛ کوچک‌ترین ناهم‌راستایی در گره‌ها می‌تواند نیروهای ناخواسته در مدل ایجاد کند.
• برای خرپاهای بلند، لاغری (Slenderness) اعضای فشاری را حتماً کنترل کنید، چون کمانش در این اعضا معمولاً حاکم‌تر از تنش تسلیم است.
• محور محلی (Local Axis) هر عضو را بررسی کنید تا مطمئن شوید مقطع در جهت درست قرار گرفته است.

6 نکته کاربردی طراحی خرپا در ایتبس

در نرم‌افزار ETABS می‌توانید خرپاهای متنوعی را برای مدل‌سازی و تحلیل سازه‌ها ایجاد کنید. خرپا در واقع پلانی است که به‌طور عمود بر طول سازه قرار دارد و به‌عنوان مسیر اصلی برای انتقال بارهای عملیاتی و زنده به سازه استفاده می‌شود. در زیر به مراحل طراحی خرپا در نرم‌افزار ETABS اشاره می‌کنم:

1. ایجاد مدل سازه:
   • ابتدا باید مدل سازه خود را در نرم‌افزار ETABS ایجاد کنید. این شامل ایجاد ستون‌ها، برجستگی‌ها، برجها، و سایر اجزای سازه است.
2. تعریف خرپا (Diaphragm):
   • پس از ایجاد مدل سازه، باید خرپاها را تعریف کنید. در ETABS، این امر با استفاده از ابزار “Define > Diaphragms” انجام می‌شود. شما می‌توانید خرپاها را بر اساس شرایط سازه‌ای خود تعریف کنید.
3. انتخاب اعضای خرپا:
   • پس از تعریف خرپاها، باید اعضای آنها را انتخاب کنید. اعضای خرپا ممکن است از اعضای سازه‌ای مانند دیوارها، ستون‌ها، و بال‌ها باشند که بارهای عملیاتی و زنده را به سازه انتقال می‌دهند.
4. تعیین خصوصیات خرپا:
   • شما باید خصوصیات خرپا را تعیین کنید، از جمله مشخص کردن استفاده از اعضای مشترک، رفتار خرپا در تحلیل‌های مختلف، و غیره.
5. اعمال بار به خرپا:
   • پس از تعریف خرپاها و اعضای آن، باید بارهای لازم را به خرپاها اعمال کنید. بارهای عملیاتی و زنده از طریق تنظیمات بار به سازه اعمال می‌شود.
6. تحلیل و ارزیابی:
   • پس از تعیین بارها و تنظیمات مربوط به خرپا، باید مدل سازه را تحلیل و ارزیابی کنید تا اطمینان حاصل شود که خرپاها به درستی عمل کرده و بارهای را به درستی به سازه انتقال داده‌اند.

با این مراحل، شما می‌توانید خرپاهای موثر و کارآمد را برای مدل‌های سازه‌ای خود در نرم‌افزار ETABS ایجاد کنید و به تحلیل و طراحی سازه‌های پیچیده‌تر ادامه دهید.

ویدیوی آموزشی

دانلود پی دی اف آموزش طراحی خرپا در ایتبس

برای یادگیری طراحی خرپا در ایتبس از پی دی اف آموزشی زیر استفاده کنید:

 دانلود پی دی اف آموزش
